MBR膜廢水處理法現在應用越來越廣泛

，以其穩定清澈的出水備受關注

，但維護的工作量也使很多廠家頭疼

；那么要想在使用中盡量減少維護工作強度

，在MBR膜組件設計階段及清洗就需要注意以下幾個問題。

MBR膜廢水處理技術

一

、哪些廢水不適合用MBR膜法？

MBR膜廢水處理法不是萬能的

，它屬于微濾膜

，是按能通過的顆粒物粒徑來定義的

；所以

，對于它來講堵塞問題是關鍵

，一些易結垢

、含油類物質和粘稠性物質較多的廢水

，建議不要采用MBR膜法

。

不適合MBR法的廢水類型有：乳化液/研磨液/淬火液/冷卻液廢水

、表面活性劑廢水、石油類廢水

、脂類廢水（有預處理措施除外）

。

二、MBR的品牌及相應的數量確定：

決定了用MBR膜

，那么下一步是決定用什么牌子，目前

，MBR膜的質量進口和國產的差距還是很大的

，雖然國產品牌通過增加膜絲數量

、減少通量設計量也可以滿足需要

，但相應的問題接踵而至

。

從價格方面

，進口膜約為國產膜的3～5倍

，在價格可以接受的前提下，盡量采用進口膜

，三菱和精工的膜片都不錯

，當然

，國產膜在保證足夠的設計余量的前提下還是可以的，重要的是設計人員要跟供應商做好深入的技術溝通

，設計通量方面，一般國產膜廠家出廠的設計通量已經留了足夠的余量

，但設計人員還是要再增加余量，個人認為增加50%以上

，比如筆者曾經設計過一個小水量廢水，MBR選用國產品牌

，但設計MBR用量是標準量的10倍，到現在2年時間未進行清洗

，一直在正常使用

，出水COD維持在30mg/L以下

。

出現的平板膜抗污染性能普標優于絲狀膜

；平板膜分為PVDF材質和PTFE材質，PTFE的抗污染性能更強

，目前只有進口產品，以日本的性能更佳

；膜的設計通量參考供應商提供的數據

。

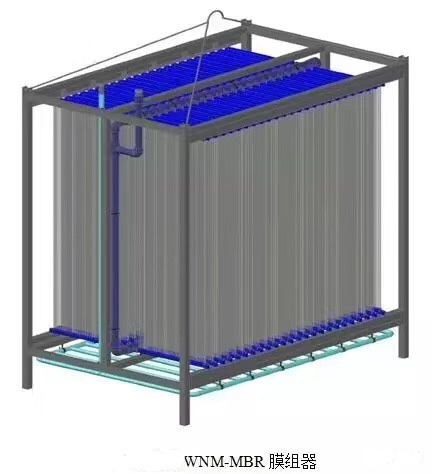

MBR膜組件

三

、MBR膜組件的設計：

1、把膜片拼裝在一起形成一個膜組件

，特別注意的是

，膜片與膜片之間間距要足夠大

，有效距離要大于100mm（軸心距大于140mm）

，如果膜片本身膜絲密度大

，那么有效間距要適當放寬

，這樣做的目的是保持沖洗氣流順暢到達頂部膜絲

，也可以減少膜絲之間的板結和截留物

，減少膜組件的清洗頻率

；平板膜的間距只要60～80mm就可以了

；太大的間距導致占用空間太大

；

、膜片橫向和豎向裝都可以

，具體取決于安裝的空間

；橫向裝時

，膜絲保持微下垂

，下垂幅度保持在10mm

，也可以這樣說

，在保證膜絲不受拉力的前提下

，盡量直

，這樣膜絲和膜絲之間就不會留有太多的雜物；推薦使用豎向安裝的方式

。

、不能把膜組件做的很大

，因?yàn)樘蟮哪そM件

，其安裝密度就會大

，同樣的攪拌空氣量對它來講卻顯不足

，而且在膜片上積累很多包裹物的時候

，就需要對膜片進行噴洗

，用高壓水槍或自來水

，安裝太密會讓你很難沖到內層膜片

，建議單個膜組件處理量不要超過1.5m3/hr

。

四

、MBR曝氣裝置的設計要點：

、曝氣裝置可以固定在池底（需要做膜組件承托架和膜組件滑入導軌）

，也可以跟膜組件做在一起

，各有優劣

，曝氣管的位置要做精心考慮

，采用DN20穿孔管，每個膜片間隙對應一路穿孔管

，穿孔大小Φ2.0mm，穿孔間距100mm

，相鄰兩路管穿孔位置交錯穿插，孔口做單排垂直向上

，有很多雙排、斜向下的做法

，個人認為不可取

，沉降的污泥不會對孔口產生堵塞。

、曝氣量的大小進行粗略估算

，根據經驗數字

，按照汽水比24:1即可（常規池深3.5m）

，風機排風壓頭選型比液位高0.01Mpa

；風機出口設置泄氣閥

，泄氣管口徑全開能卸掉70%的空氣量即可

，泄氣口上加裝消音器

，這套裝置用來控制生化槽中的DO值以及保護風機

。

、每個膜組件曝氣都設置單獨的調節閥

，同時整個生化槽的充氧曝氣要另外做單獨的控制閥

，用微孔充氧曝氣裝置

，確保能靈活調整攪拌空氣量和充氧空氣量

。

、 MBR池DO控制玨佳為2.5～5之間

，正常液位約為3ppm

，在液位高低不同時

，DO也會有變化

，不宜長時間超過5.0ppm

。

五

、MBR抽吸泵的設計要點：

、有條件的情況下

，盡量每個膜組件配1臺泵

，這樣方便觀察判定每個膜組件的狀態（壓力和通量），但多個膜組件共一臺也可以

，在每個膜組件吸水管路上裝流量計

。

、抽吸泵盡量低于液位安裝

，越低越好

，在膜組件正常狀態下

，靠虹吸也是可以出水的，如果MBR池是地下池

，那就做地下機房，確保抽吸泵能有足夠的吸程

；低于MBR主要的參數是跨膜壓差，各品牌規定略有不同

，一般不宜高于0.03Mpa，在這里跨膜壓差不一定等于真空表讀數

，還要看泵的進水口高度和生化池液位的高度差

，如果真空表的讀數為0.03pa

，生化池液位比泵進水口高1m

，那么此時的跨膜壓差為0.04Mpa

；若泵安裝位置高于生化池液位1m

，則此時的跨膜壓差只有0.02Mpa

，公式就是：跨膜壓差=真空表讀數（取正）+（生化池液面高度-抽吸泵進水口高度）

。

、抽吸泵出口管路一定要加裝透明流量計和取樣閥

，透明的流量計就可以直觀的看到水質狀態

，每個流量計前面或后面加調節閥

，用來調節膜組件的出水量

。

4、電氣控制：一般設置MBR抽吸泵運行為13min運行

，2min停止

，能有效減少堵塞的頻率，具體啟動停止時間要征求廠家的意見

，在電接點壓力表壓力超限時，能停泵并報警

；抽吸泵要能與風機聯動，風機在停止?fàn)顟B(tài)時

，抽吸泵不工作

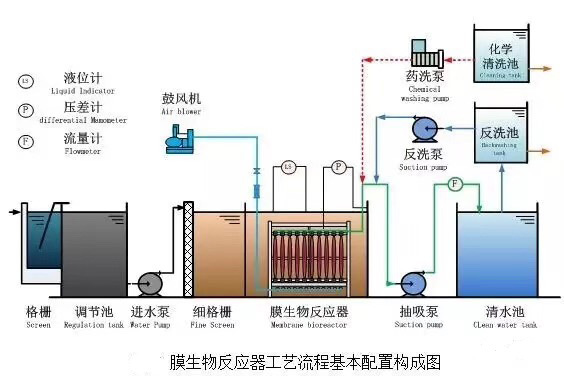

MBR膜生物反應器工藝流程基本配置圖

六

、化學浸泡清洗：

、在有條件的情況下

，為了減少工作強度

，能實現整個膜組件的清洗

，這就要求做好膜組件的出池入池定位

，水管及氣管要做方便拆卸的活連接（氣管如果不與膜組件做在一起則氣管不用考慮）

，而且這個活連接要經久耐用

，個人建議用優質法蘭連接或者采用著名品牌的雙由令球閥連接

，膜組件的起落配套行車

，能有效減輕勞動強度

，行車貼牌500kg（實際可以做到1t的起重量）

2、化學浸泡槽要做3個

，大小要膜組件放進去綽綽有余，高度在淹沒膜絲之后再留500mm超高

，每個浸泡槽要做好穿孔曝氣管道及其保護平臺；

浸泡槽總深度=池底平臺高度+膜組件底部到上層膜絲的高度+500mm超高

。

3、3個浸泡槽邊上要設置2個儲液桶

，其容量要大于浸泡槽的有效容積

，用來將清洗藥液重復利用。

、每個浸泡槽要配套1臺塑料排污泵

，用來將藥液從浸泡槽中移送到儲液桶或排放

。

、要考慮洗過之后的廢液的處理方式

，NaOH可以當作藥劑加入到系統中

，NaClO經過澄清處理直接排放或儲存回用即可

，檸檬酸可以慢慢投加到生化處理系統中

。

6、每個浸泡槽的攪拌空氣量按照劇烈攪拌來設計

，并安裝有調節閥。

、浸泡槽要設有自來水加入管道，管道要粗

，避免在自來水注水上浪費時間

，注滿時間以10min為宜

，參考數據

，在自來水壓力2~3公斤時

，DN50的自來水管流量約18~22m3/hr

。

8、常用化學清洗藥劑及濃度：

NaOH（用來殺菌和清洗掉有機污染物）：濃度1%~2%

，浸泡時間>2h；

檸檬酸（用來除去無機結垢

，沒有則省略）：濃度2%，浸泡時間>2h

；

NaClO（10%液體

，用來深度殺菌

，恢復膜絲過濾功能）：濃度5%

，浸泡時間>2h

酒精（95%工業級酒精）單片浸泡2min，用來恢復失水后的膜絲

，未脫水則省略；

、清洗步驟：水沖洗→水浸洗→堿液浸洗→檸檬酸浸洗→NaClO浸洗→水沖洗→復位。

、注意，檸檬酸為有機酸

，使用不受限制

，但如果距離下次使用超過1個月

，就會在儲存過程中發霉變質

，建議一次性使用。

、注意，每次清洗完需要檢查膜絲斷絲

，對于斷絲單根打結處理。

七

、在線反沖洗：

、首先不要對在線反沖洗抱有太大依賴

，MBR的反沖洗跟傳統意義的反沖洗的效果不同

，MBR的正常堵塞大部分是由微生物在膜絲內部的滋生繁殖引起的

，而由顆粒物引起的硬堵塞占很小的分量

。

2、但在線反沖洗還是要加

，用來應對非正常堵塞的情況，比如污泥狀態惡化

、MBR抽吸泵流量被誤操作調的很大或進入了微小顆粒物，引起了硬堵塞

，反沖洗還是很有效果的

。

3、在線反沖洗由PLC自動控制

，每天一次（前提是采購的膜片支持在線反沖

，不要不支持而卻做了

，造成膜絲孔徑擴大）

，反沖用的水至少是自來水，末端裝自來水過濾器

，過濾精度需達到50μm，反沖水量約正常過濾通量的3~5倍

，壓力不要超過2.5公斤，否則會對膜絲造成損壞

，可以直接由自來水管路接入

，不用裝加壓泵

，但務必要裝壓力表和流量計

。
